С постоянным ростом тактовых частот, плотности компоновки и тепловыделения компонентов в электронных устройствах, задача эффективного отвода тепла становится критически важной. Традиционно эту роль выполняют термопасты, однако они имеют ряд эксплуатационных ограничений. Термопрокладки на основе углеродных нанотрубок (Carbon Nanotube, CNT) представляют собой прорывную технологию, предлагающую превосходную теплопроводность, долговечность и удобство применения.

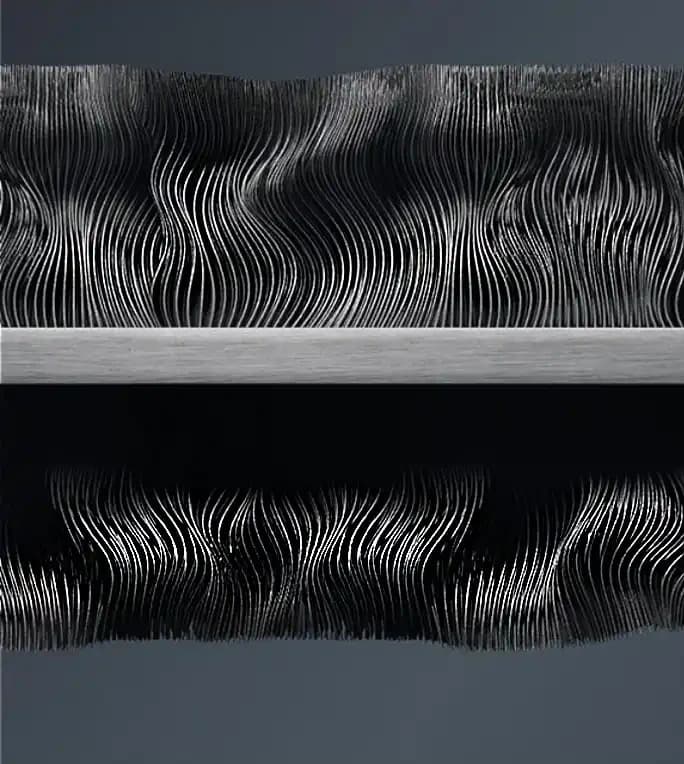

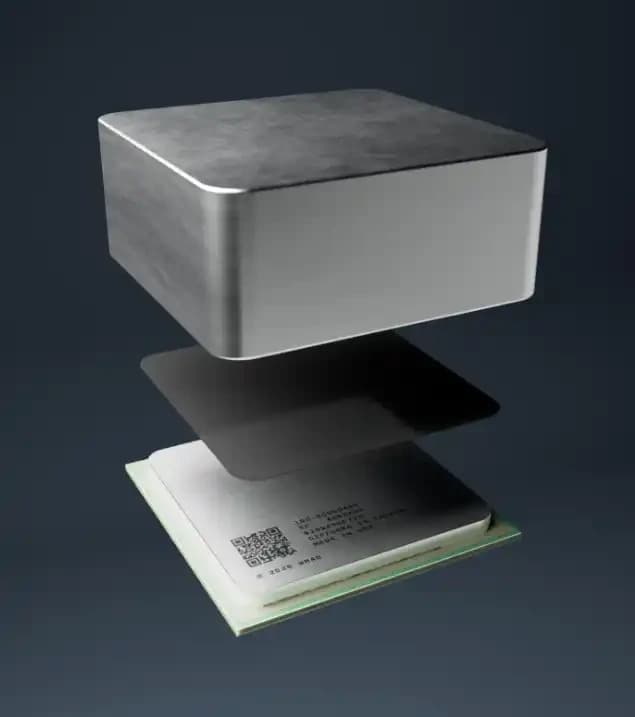

Это тонкие, эластичные материалы, разработанные для заполнения воздушных зазоров между источником тепла (например, процессором) и радиатором. Их ключевой компонент — углеродные нанотрубки, обладающие уникальной одномерной кристаллической решеткой. Эта структура обеспечивает рекордную теплопроводность (превышающую медь и алмаз в осевом направлении), высокую механическую прочность и термическую стабильность.

В отличие от жидких или пастообразных термоинтерфейсов, УНТ-прокладки поставляются в готовом к использованию виде, что исключает ошибки при нанесении и загрязнение компонентов.

Ключевые технические характеристики и преимущества термопрокладок из углеродных нанотрубок

1) Высокая теплопроводность: отдельные многостенные нанотрубки демонстрируют теплопроводность до 3000 Вт/(м·К). В составе прокладок этот показатель варьируется от 5 до 200 Вт/(м·К) в зависимости от технологии производства (например, вертикально ориентированные массивы УНТ), что значительно выше, чем у большинства силиконовых термопрокладок (1-8 Вт/(м·К)) и сопоставимо с лучшими термопастами.
2) Механическая прочность и гибкость: несмотря на кажущуюся хрупкость, массивы УНТ обладают высокой упругостью и способны компенсировать неровности поверхностей, термическое расширение и вибрации, обеспечивая надежный и постоянный тепловой контакт нп протяжении всего срока службы устройства.
3) Термическая стабильность: материалы на основе УНТ инертны и сохраняют свои свойства в широком диапазоне температур (от криогенных до +200°C и выше), в то время как термопасты могут высыхать, расслаиваться или терять свойства.
4) Долговечность и надежность: не склонны к миграции, испарению связующего или падению эффективности со временем, что критически важно для систем, рассчитанных на длительную работу без обслуживания (серверы, промышленная электроника).
5) Экологичность: в основе лежит углерод, нетоксичный и доступный материал. Процесс производства многих УНТ-прокладок является более экологичным compared to синтезу металлосодержащих паст.

Анализ: главное преимущество УНТ-прокладок — сочетание максимальной эффективности с максимальной надежностью и простотой использования. Их применение оправдано в случаях, где важна бесперебойная работа, невозможность регулярного обслуживания или экстремальные тепловые нагрузки.

Области применения термопрокладок из углеродных нанотрубок
Высокопроизводительные вычисления: Серверные процессоры, GPU, системы охлаждения в дата-центрах.
Телекоммуникационное оборудование: Базовые станции 5G, мощные усилители сигнала.
Автомобильная электроника (особенно электромобили): Инверторы, зарядные устройства, блоки управления батареями, где required стойкость к вибрациям и широкий температурный диапазон.
Промышленная электроника: Силовые преобразователи, источники питания, станки с ЧПУ.
Потребительская электроника: Игровые консоли нового поколения, флагманские смартфоны, компактные ноутбуки с мощной начинкой.

Практические рекомендации по выбору термопрокладок из углеродных нанотрубок


Приоритет надежности: Для критически важных систем, где доступ затруднен (например, встроенные системы в удаленных локациях), выбор в пользу долговечных УНТ-прокладок очевиден.
Тепловая нагрузка: При экстремальном тепловыделении (разгон, высокопроизводительные вычисления) УНТ-прокладки обеспечивают стабильный отвод тепла без деградации.
Бюджет: Несмотря на более высокую первоначальную стоимость, УНТ-прокладки оказываются экономически выгодными в долгосрочной перспективе. Их исключительная долговечность и отсутствие необходимости в повторном нанесении значительно снижают совокупную стоимость владения, что делает их выгодным решением для оборудования, рассчитанного на длительную эксплуатацию.
Монтаж: Идеальны для массового производства, так как исключают человеческий фактор при нанесении термоинтерфейса.

Производители и рынок термопрокладок на основе УНТ
Рынок термопрокладок на основе УНТ является нишевым и быстрорастущим. Среди ключевых игроков:

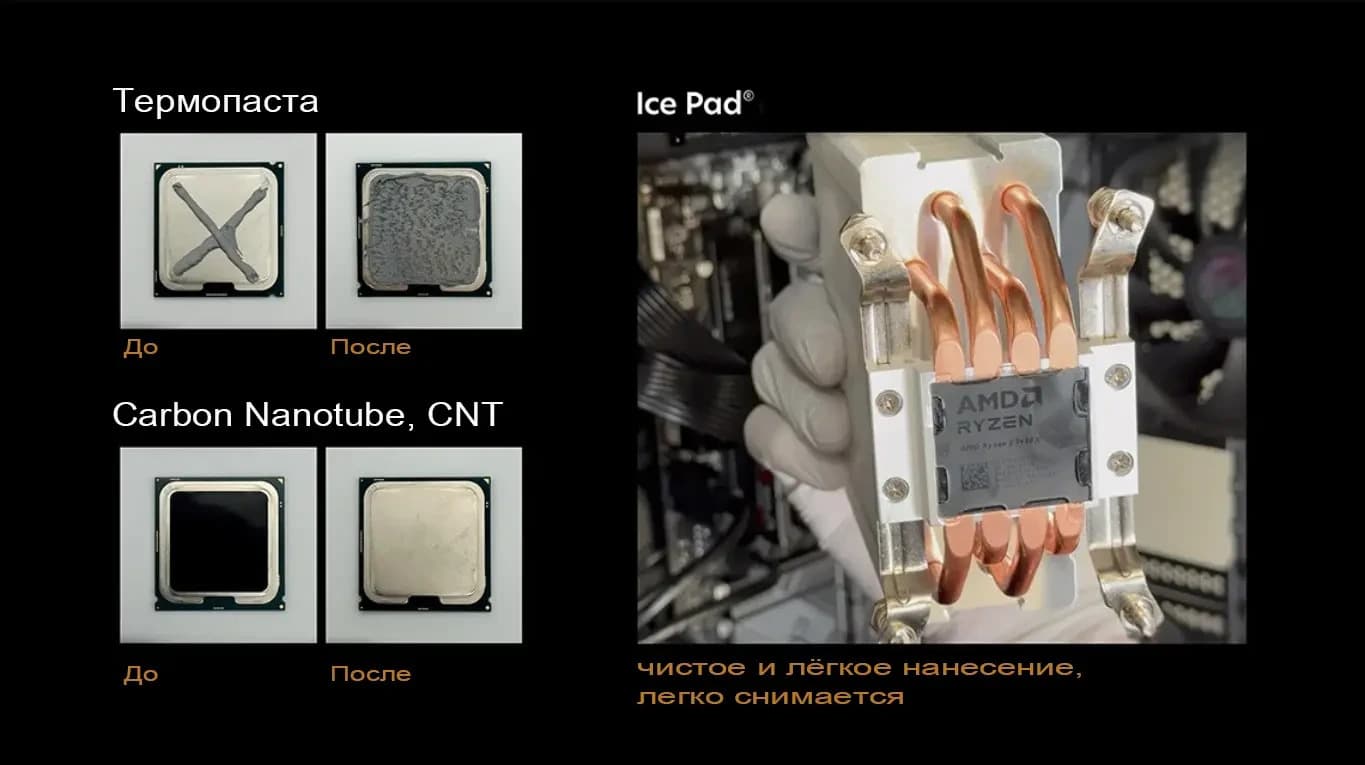

Carbice Corporation (США): Разработчик известной прокладки Carbice IcePad с теплопроводностью ~200 Вт/(м·К).

T-Global Technology (Тайвань): Предлагает широкий ассортимент термоинтерфейсов, включая решения с добавлением углеродных материалов.

Shenzhen Xinst Technology (Китай): Производитель различных термопрокладок, включая углеродные.

Сырье (нанотрубки) производят компании:

OCSiAl (Люксембург/Россия): Крупнейший производитель одностенных углеродных нанотрубок.

Nanocyl (Бельгия)

Toray Industries (Япония)

CNano Technology (Китай)

Где купить термопрокладки из углеродных нанотрубок?
Продукцию можно приобрести у официальных дистрибьюторов производителей (например, через их веб-сайты), на международных площадках (Amazon, AliExpress для некоторых брендов) или у специализированных поставщиков электронных компонентов (Mouser, Digi-Key, Element14).

Заключение:
Термопрокладки из углеродных нанотрубок — это не просто альтернатива термопастам, а качественно новый класс тепловых интерфейсов. Они сочетают в себе рекордные показатели теплопроводности, беспрецедентную долговечность и удобство монтажа. Хотя их стоимость остается более высокой, их применение экономически оправдано в высоконадежных и высокопроизводительных системах, где тепловой режим и безотказная работа являются приоритетом. С развитием технологий производства и снижением стоимости можно ожидать их более широкого распространения и в потребительском сегменте.
